De techniek achter MetronIQ
MetronIQ is een keten die van begin tot eind op elkaar is afgestemd: een slimme automaat op elke plaats, een draadloos netwerk dat het hele park bereikt, en software die beslist wat er moet gebeuren. De hardware leveren wij zelf, onder eigen merk, met firmware die voor MetronIQ is aangepast.

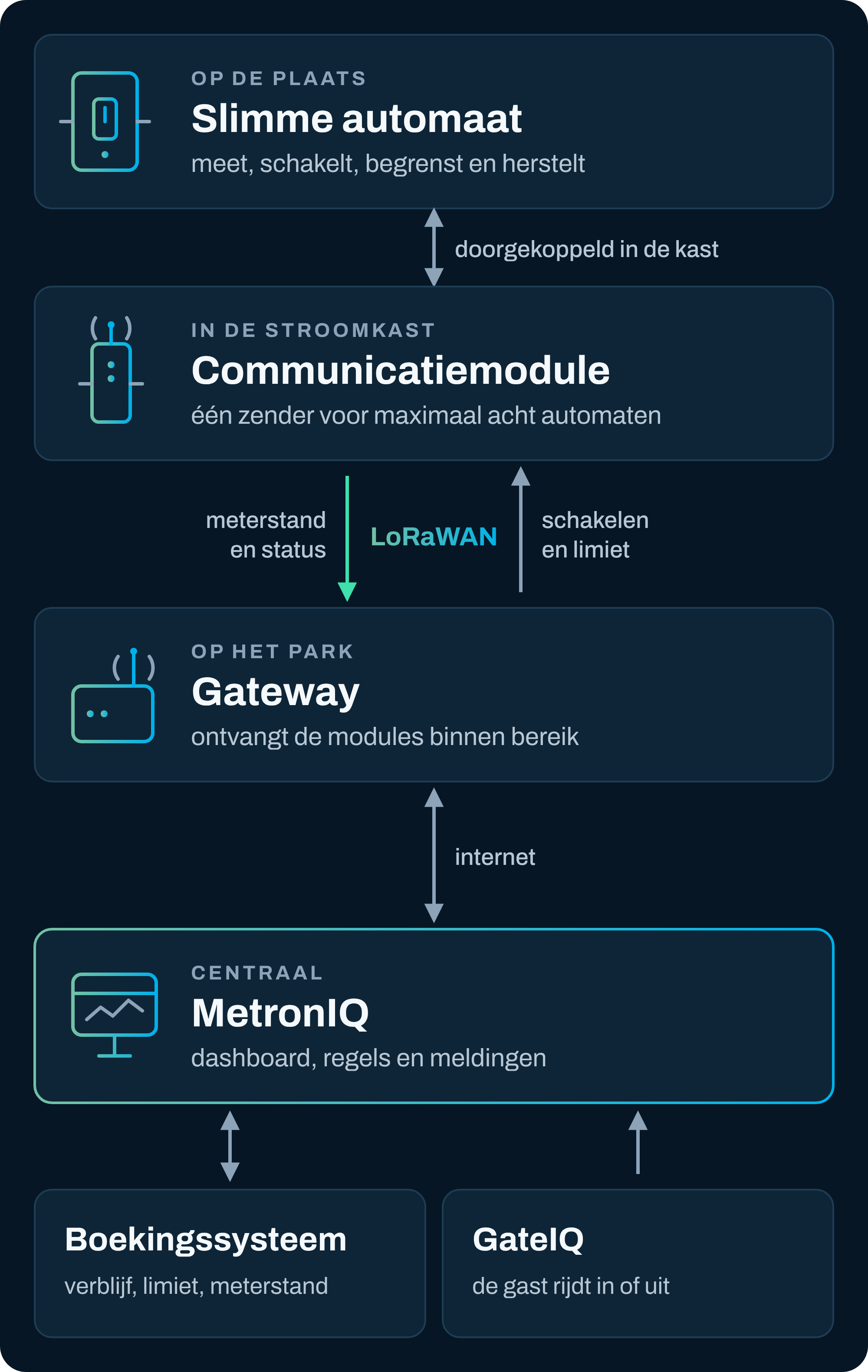

Van de plaats tot het dashboard
Vier schakels, en elke schakel doet één ding goed.
De automaat meet en schakelt
Op elke plaats zit een slimme automaat. Hij meet het verbruik, schakelt de stroom en bewaakt de limiet.
De communicatiemodule stuurt het weg
In de stroomkast zit één communicatiemodule voor maximaal acht automaten. Hij stuurt meterstanden en status via LoRaWAN naar een gateway op het park. Er loopt geen datakabel naar de kast.
De gateway geeft het door
De gateway zet het bericht via internet door naar MetronIQ. Hij leest zelf niet mee: het bericht is versleuteld.
MetronIQ beslist
MetronIQ legt de stand vast, legt hem naast de boeking en de limiet, en stuurt zo nodig een opdracht terug: aan, uit, of een andere limiet.

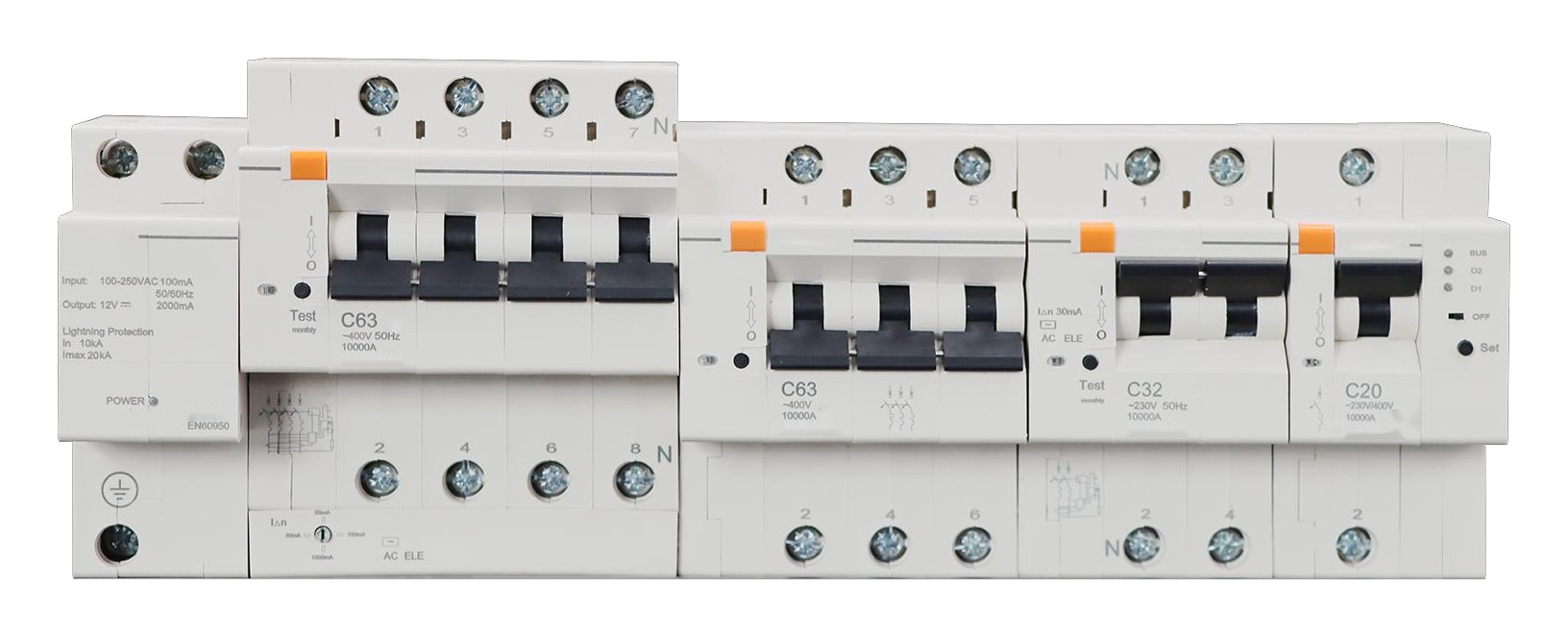

De slimme automaat
Beveiligen, meten, schakelen en begrenzen: het zit allemaal in één apparaat in de stroomkast.
Een gewone installatieautomaat doet één ding: uitschakelen als er te veel stroom wordt gevraagd. Daarna moet iemand naar de kast om hem weer in te schakelen. Wie ook wil meten en op afstand wil schakelen, heeft daar losse onderdelen voor nodig.
De slimme automaat van MetronIQ heeft al die functies in zich. Hij is de beveiliging, de meter en de schakelaar tegelijk. De automaten dragen ons eigen merk: MetronIQ
Meten
Spanning, stroom, vermogen en verbruik per plaats. De automaat is ook de meter.
Schakelen
Op afstand aan en uit: vanuit het dashboard, of automatisch op de boeking of de slagboom. Ter plekke kan het ook, met de hendel of de knop.
Begrenzen
De limiet voor stroom en vermogen is per plaats in te stellen.
Herstellen
Schakelt hij uit op te veel verbruik, dan herstelt hij zichzelf en schakelt weer in.
Bewaken
Hij waarschuwt bij een te hoge of te lage spanning, bij lekstroom, en als een aansluitklem te warm wordt.
Vergrendelen
Op afstand te vergrendelen, zodat hij ter plekke niet weer ingeschakeld kan worden.
Uitvoeringen
- Typen
- MQ-A1 tot en met MQ-A4, MQ-AL2 tot en met MQ-AL4
- Polen
- 1, 2, 3 of 4
- Soorten
- Automaat, automaat met lekstroommeting, of automaat met aardlekbeveiliging (30 mA)
- Nominale stroom
- 6 tot 100 A
- Spanning
- 230 V (1- en 2-polig) of 400 V (3- en 4-polig)
Gegevens
- Kortsluitvastheid
- 10 kA, karakteristiek C
- Breedte
- 27, 54, 72 of 90 mm, op een DIN-rail
- Levensduur
- 10.000 schakelingen elektrisch, 20.000 mechanisch
- Omgevingstemperatuur
- −15 tot +60 °C
- CE
- Getest volgens de Europese richtlijn voor radioapparatuur (2014/53/EU): veiligheid, EMC en radio
De communicatiemodule
De zender in de stroomkast.
Naast de automaten zit in de kast een communicatiemodule: de LoRaWAN-zender. De automaten zijn onderling doorgekoppeld en delen die ene module.
Eén module bedient maximaal acht automaten. Een stroomkast met acht plaatsen heeft dus maar één zender nodig, en geen acht.
Gegevens
- Type
- MQ-CM8
- Automaten per module
- Maximaal 8
- Netwerk
- LoRaWAN, Europese band (868 MHz)
- Antenne
- Aansluiting voor een losse antenne
- Breedte
- 18 mm, op een DIN-rail
- Verbruik
- Minder dan 0,1 W
LoRaWAN: de verbinding
Een netwerk dat gemaakt is voor precies dit werk: korte berichten, grote afstanden, weinig energie.
Wat het is
LoRaWAN is een open standaard voor draadloze netwerken waarop apparaten korte berichten uitwisselen: een meterstand, een status, een opdracht. Het is geen wifi en geen mobiel internet. De radiotechniek eronder, LoRa, is ontworpen om met weinig vermogen ver te komen.
Elke communicatiemodule praat rechtstreeks met een gateway. De gateway is het enige punt op het park dat internet nodig heeft.
Waarom het past bij een recreatiepark
Een park is groot, ligt buiten en staat vol bomen, caravans en gebouwen. Wifi haalt de verste plaatsen vaak niet, en een datakabel naar elke stroomkast betekent graven.
LoRaWAN heeft dat niet nodig. De module zit in de kast, de gateway hangt op een hoog punt, en daartussen hoeft niets te worden aangelegd.
De voordelen
Groot bereik
Het signaal draagt ver, ook buiten en over een heel terrein. Daar is de techniek voor ontworpen.
Geen kabels, geen simkaarten
Per plaats is er geen datakabel, geen wifi en geen abonnement nodig. Alleen de gateway heeft internet.
Twee richtingen
Meterstanden komen binnen, opdrachten gaan terug. Daardoor kan MetronIQ niet alleen meten, maar ook schakelen en begrenzen.
Versleuteld van begin tot eind
Elk apparaat heeft eigen sleutels. Een bericht is versleuteld van de stroomkast tot MetronIQ; de gateway geeft het alleen door.
Meer gateways, meer zekerheid
Een bericht mag door meer dan één gateway worden opgevangen. Hangt er een tweede binnen bereik, dan is er vanzelf een tweede weg.
Klaar voor meer
LoRaWAN is een open standaard en vraagt weinig energie. Sensoren van allerlei soort passen op hetzelfde netwerk en kunnen jarenlang op een batterij werken.

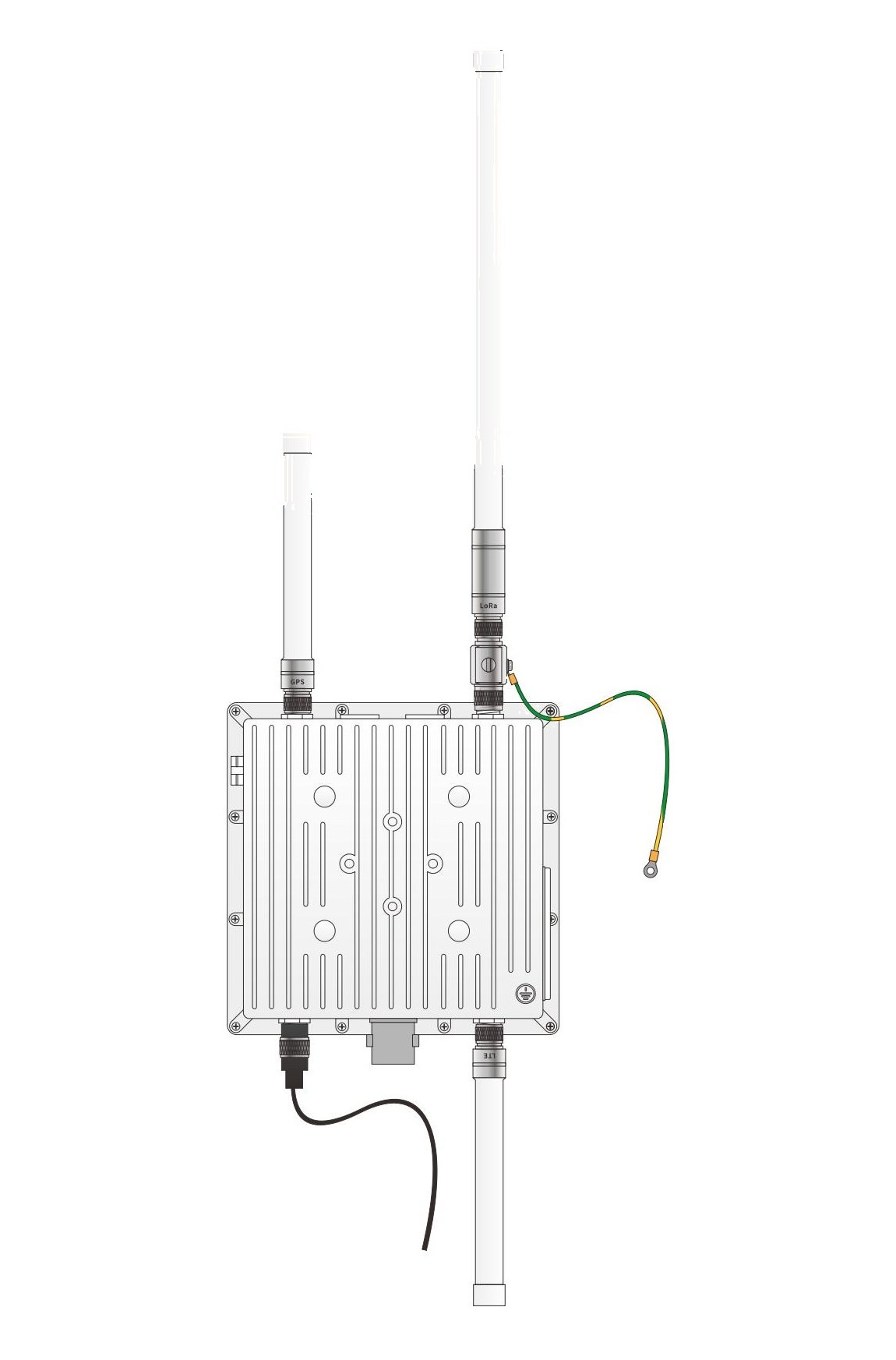

De gateways
De ontvangers op het park, gemaakt om buiten te hangen.
Een gateway vangt de berichten op van alle communicatiemodules binnen bereik en geeft ze door aan MetronIQ. Opdrachten gaan langs dezelfde weg terug.
Hoeveel gateways een park nodig heeft, hangt af van de grootte en de bouw van het park: staat er veel bebouwing, is die hoog, en zijn er andere dingen die storen. Dat bekijken we per park.
Gegevens
- Type
- MQ-GW100 Pro
- Plaatsing
- Buiten, aan de wand of aan een mast
- Bescherming
- IP68: stof- en waterdicht
- Internet
- Via de netwerkkabel of via 4G. Met allebei is de een de reserve van de ander
- Voeding
- Netadapter; als optie via de netwerkkabel (PoE) of met een zonnepaneel en accu
- Omgevingstemperatuur
- −40 tot +85 °C
- Afmetingen
- 212 × 212 × 55 mm
- Verbruik
- Gemiddeld 2,4 W

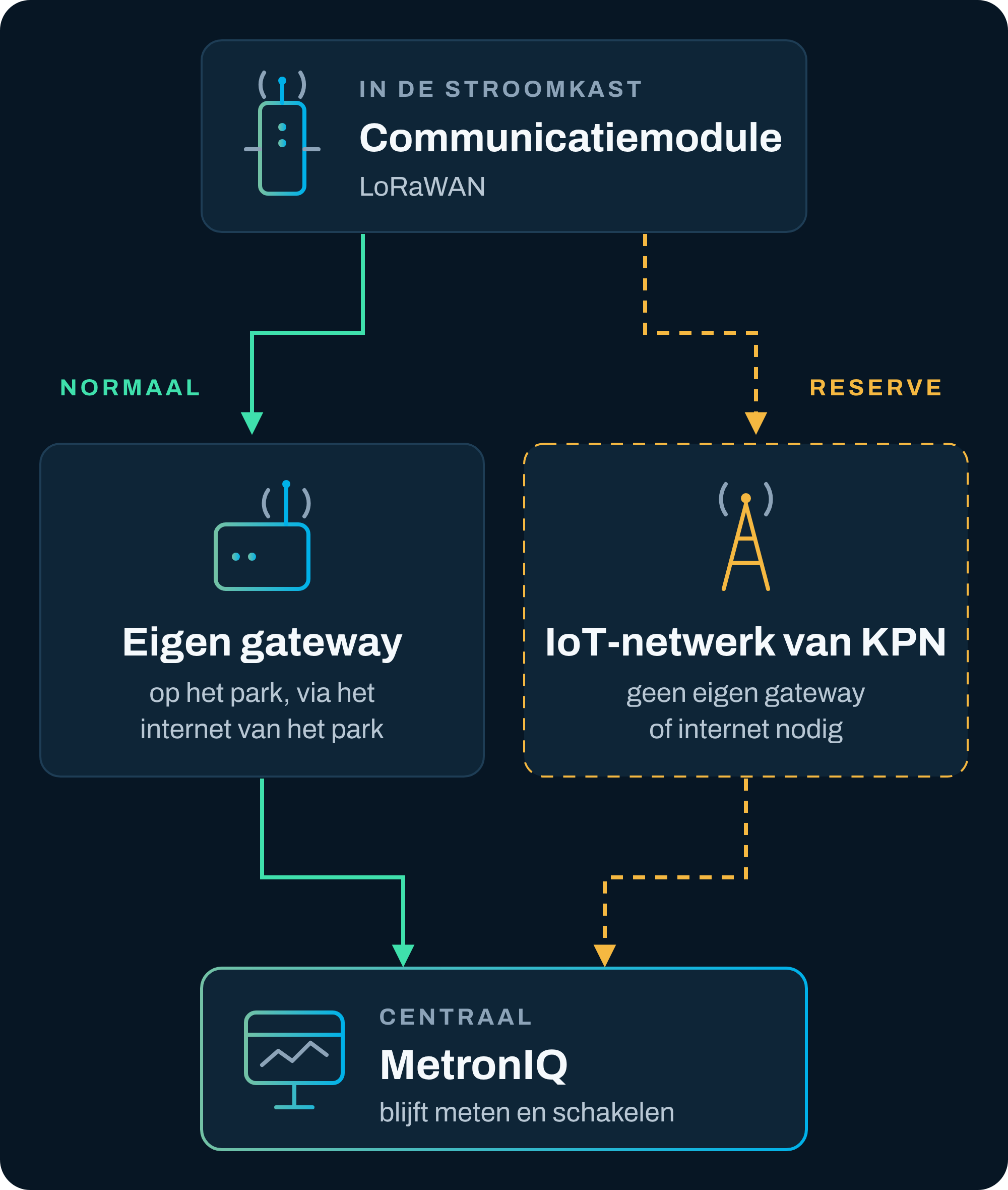

Een reserveroute als het internet wegvalt
De stroom op een park mag niet afhangen van één internetverbinding. Daarom hebben wij een tweede weg gebouwd.
Naast de eigen gateway kan MetronIQ het IoT-netwerk van KPN inzetten. Dat netwerk heeft landelijke dekking en staat los van het internet op het park.
Zo is er redundantie: valt de ene weg weg, dan is er een andere.
- NormaalDe communicatiemodules praten met de gateway op het park.
- StoringLigt het internet op het park eruit, dan is het netwerk van KPN de reserve.
- Geen gatewayOp plekken waar geen gateway of internet voorhanden is, kan het netwerk van KPN de verbinding zijn.
Het overschakelen kan dynamisch: valt de eigen route weg, dan neemt de reserve het over. In overleg richten wij het ook vast in.
Firmware die voor MetronIQ is aangepast
De software in de automaat zelf bepaalt wat hij kan. Daar hebben wij zelf de hand in.
Firmware is de software die in de automaat zit. In samenwerking met de fabrikant passen wij die zo aan dat hij het beste aansluit bij wat MetronIQ nodig heeft. Zo krijgen de parken die zijn aangesloten een product dat optimaal werkt.
Daardoor zijn wij ook direct betrokken bij de ontwikkeling en de verbetering van de producten.
Afgestemd op MetronIQ
De automaat en de software zijn op elkaar afgestemd.
Direct betrokken
Wij werken rechtstreeks met de fabrikant aan de ontwikkeling en de verbetering van de producten.
Korte lijnen
Tussen wat een park nodig heeft en wie het apparaat maakt, zit alleen MetronIQ.
Rechtstreeks geleverd
Wij leveren alle producten zelf: de slimme automaten, de communicatiemodules en de gateways. Wij zijn importeur en halen ze rechtstreeks bij de leverancier. De producten dragen ons eigen merk, MetronIQ.
Voor u betekent dat één aanspreekpunt voor de hardware, de firmware en de software.
Meer dan stroom
MetronIQ is op dit moment vooral gericht op slim omgaan met stroom. Het netwerk dat er dan ligt, kan meer.
Op hetzelfde netwerk passen ook andere slimme sensoren, om nog slimmer met zaken om te gaan en eerder te signaleren. Dit zijn uitbreidingen die mogelijk zijn; wat op uw park past, bespreken we met u. Een paar voorbeelden:
Legionellapreventie
Temperatuursensoren in gebouwen die de watertemperatuur in de gaten houden.
Zwembaden
De flow in het zwembad bewaken.
Buitenverlichting
Verlichting slim en op tijd schakelen.
Wilt u weten wat dit op uw park betekent?
Vraag een kennismaking aan. We kijken met u naar uw plaatsen, uw aansluiting en uw boekingssysteem.
